怒江高低压开关柜通电试验台如 输入数字有误，按 DEL 删除即可。5.2 后面板介绍名称 说明电流校准端口 输入电流，用于对 LD-300 电流校准使用。Q 时间校准输出端 输出脉冲，用于对 LD-300 时间校准使用。5.3 分断时间及剩余动作电流的校准要执行漏电开关测试仪分断时间及剩余动作电流的校准：1.将被校准漏电开关测试仪与校准装置连接，打开校准装置和被校准漏电开 关测试仪。2.按 功能键，将校准装置切换到分断时间测试模式。3.设置动作电流。设置动作电流与被校漏电开关测试仪一致（实际使用过程 中，由于被校准漏电开关测试仪的动作电流值误差较大，因此，可以将校准装置 的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍小一些的电流值）。设置动作电流值，按 -“数字键”- ，若需更改设置则按 。 如设置动作电流为 30mA，按，再按数字键“3”和“0”，再按 键确定。4.设置电流因子。设置校准装置的电流因子与被校漏电开关测试仪一致。按，屏幕显示如下图，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五种电流因子供选择，按相应的数字键选择电流因子，再按 键。如设 置电流因子为 0.5＊I，则按数字键“1” 再按 ENT 键，屏幕上的值自动显示 为“0.5＊动作电流”的值（如动作电流值为 30mA，则值显示为 15mA）。5.设置分断时间。根据 JJF1283-2011 的要求，分断时间校准点为 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每点测量一次，分断时间选择（0.9～0.95）T（T 为漏电开关测试仪分断时间值），且 1×I△n 不必超过 5s，5×I△n不必超过 500ms。

<怒江>天正华意电气设备有限公司

怒江高低压开关柜通电试验台通流不动作试验通流不动作试验用来检测直流断路器在通过额定电流左右电流的稳定性能的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-500A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流如图7:图8通流不动作试验系统在电流输出时开始计时，过程中自动捕捉直流断路器的跳闸状态为结束时间，结束时间与开始时间差为通流试验时间。电流输出过程中按取消键，可以退出试验；根据设置的试验时间，计时到了也退出试验，通流试验时间＞结束时间与开始时间差。试验结束后，系统自动断开输出电流，并存储试验数据，在试验结果区可以看到一条新的试验记录。（6）功能选择按键盘上的“设置”就进入功能界面如图9:图9 功能界面进入功能界面后，可以选择 “系统日历时钟调整”、“全部历史数”、“试验操作注意事项”等界面。系统日历时钟调整：设置时钟的时间，为试验数据提供时间依据。全部历史数：仪器存储器中所有的试验数据。试验操作注意事项：为用户提供一些操作规范和注意事项。

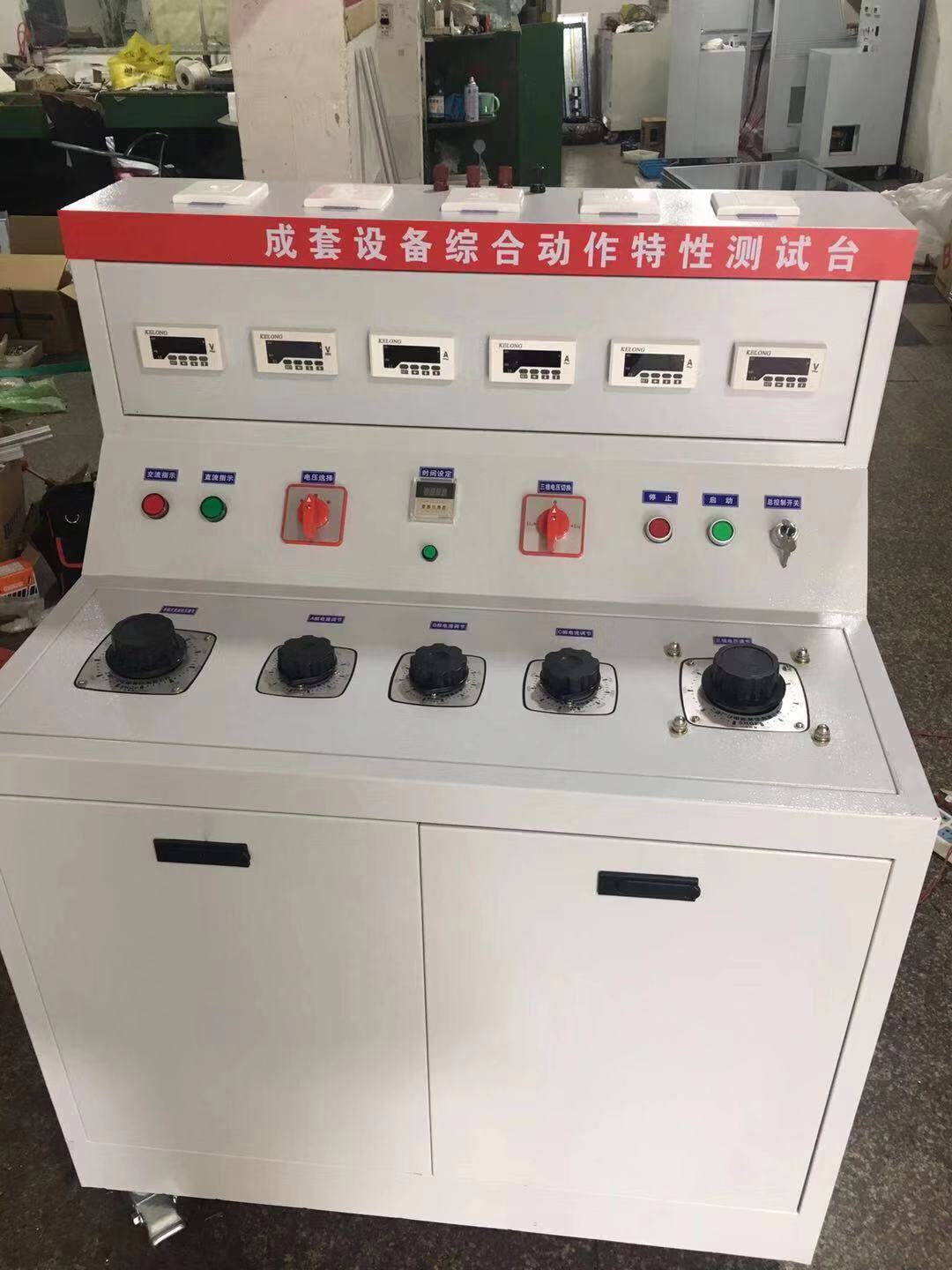

怒江高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。

<怒江>天正华意电气设备有限公司
怒江高低压开关柜通电试验台

怒江高低压开关柜通电试验台、三相交流（0-50A/20v、0~1000A/2V）电流可调输出5、单相直流（0~260V）电压可调输出；6、电秒表计时范围：0-99.999S7、漏电保护试验电压1kv。8、配模数插座取进线电源单相10A 2孔 一个单相16A 3孔 一个 三相25A 4孔 一个9、外形尺寸：550mm660mm1005mm三、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，

怒江高低压开关柜通电试验台 <怒江>天正华意电气设备有限公司

怒江高低压开关柜通电试验台、概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。

怒江高低压开关柜通电试验台双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。 本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。 跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性， 限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

怒江高低压开关柜通电试验台

怒江高低压开关柜通电试验台如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。输出电流 ＝ 额定电流X电流倍数不能超过500，输出电流小于200A时试验时间不超过9999S；输出电流大于200A时试验时间不超过300S。（3）与打印按上↑、下↓键可以移动选择试验记录，按左←、右→键切换光标移动位置到“”，按“确定”将删除光标选择的试验记录。按上↑、下↓键可以移动选择试验记录，按“打印”可以打印输出选择的试验记录。（4）安秒动作试验安秒动作试验用来检测直流断路器开断（电流倍数—时间）的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-500A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流如图7:图7安秒动作试验系统在电流输出时开始计时，过程中自动捕捉直流断路器的跳闸状态为结束时间，结束时间与开始时间差为通流试验时间。电流输出过程中按取消键，可以退出试验；根据设置的试验时间，计时到了也退出试验，通流试验时间＞结束时间与开始时间差。试验结束后，系统自动断开输出电流，并存储试验数据，在试验结果区可以看到一条新的试验记录。

怒江高低压开关柜通电试验台直流开关安秒特性测试仪一、概述 目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。

<怒江>天正华意电气设备有限公司 怒江高低压开关柜通电试验台

怒江高低压开关柜通电试验台按 “数字键” 6.设置相位。按 键，设置相位为 0°。7.按 键开始校准，校准装置显示“测试中…”，有的被校漏电开关测试 仪的屏幕上会有一个插头一样的图标闪烁，此时按被校漏电开关测试仪的 Test（测试键），仪器开始测量，如需退出按 键。8.校准完成后，被校漏电开关测试仪显示动作电流值，校准装置显示实际的 被校漏电开关测试仪的动作电流值。附录 1 是一个完整的漏电开关测试仪的校准记录，对漏电开关测试仪的校准可参照附录 1 进行。警告：为了避免触电，在连接到 L 和 N 端子之前，请确保 TH--300 处于待机 状态。在 RCD 动作电流校准过程中，L 和 N 端子上存在致命的电压。当从被校准装置流出的测试电流值达到设定的标称动作电流值时，校准装置 开始测量电流幅度，测量过程持续几个电源周期循环，校准装置模拟断路器的跳 闸，断开输出连接器，并显示测得的动作电流。6 本装置的计量校准本装置的校准功能只为专业计量部门提供，用户一般不要操作。如果需要 校准，请校准部门联系厂家，由厂家进行指导校准。6.1 电流的校准》 在装置待机状态下同时按 ，进入时间校准界面，如下图所 示。》 根据输入校准电流的大小，通过数字按键“1”、“2”、“3”设置相 应的电流测试量程； 注意：请保证校准的电流处于合适的量程，切勿使仪器处于超量程状态。》 将校准电流源（50Hz 正弦交流电流源）从装置前面板的“E”接入，从 装置的后背面板底部的“GND”接口接回电流源，进行校准。

怒江高低压开关柜通电试验台、概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。

怒江高低压开关柜通电试验台

怒江高低压开关柜通电试验台漏电开关测试仪又称为 RCD（residual urrent protective device）检测仪，剩 余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护 器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护 器的漏电动作电流、漏电不动作电流以及漏电动作时间。国内外多年的运行经验 表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用 户的用电。因此对漏电开关测试仪的校准至关重要。TH-300 是专门为漏电开关测试仪提供校准的装置。利用该校准装置可 对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的 计量性能。TH-300 完全满足《JJF1283-2011 剩余电流动作保护器动作特性检测仪 校准规范》的计量要求。2 工作原理TH-300 漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定 的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用， 其原理框图如图 1 所示。图 1 校准装置原理框图2.1 剩余动作电流的校准原理剩余动作电流：制造厂对剩余电流动作保护装置规定的剩余动作电流，在该 电流值时，剩余电流保护装置应在规定的条件下动作。通过

怒江高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

怒江高低压开关柜通电试验台 在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线说明书

---
