怒江相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

<怒江>天正华意电气设备有限公司

怒江相位伏安表使用方便便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。3.3 精度高谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。3.4 软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。3.5 通讯接口谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。3.6 测试参数多系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。3.7 大容量存储谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。4．技术指标4.1 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz4.2 输入电压量程：10-450V4.3 输入电流量程：10A，其他量程可以根据用户要求选配4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.4.5 基波电压和电流之间相位差的测量误差：≤0.5°4.6 谐波电压含有率测量误差：≤0.1％4.7 谐波电流含有率测量误差：≤0.2％4.8 三相电压不平衡度误差：≤0.2％4.9 电压偏差误差：≤0.2％4.10 电压变动误差：≤0.2％4.11 功率偏差：≤0.5％4.12 闪变误差：≤0.5％4.13 工作时间：内部电池可以连续工作5小时4.14 外形尺寸（mm）：300×225×135（长×宽×高）4.15 重量：0.5kg5．面板布置说明5.1 电压输入：接电压测试线，具体接线见6.2.1 接线说明；5.2 钳表输入：接10A 钳表，A、B、C 三相一一对应；5.3 电源开关：用于打开或关闭装置电源。5.4 液晶：显示数据及波形。5.5 键盘。

怒江高压定相器 <怒江>天正华意电气设备有限公司
<怒江>天正华意电气设备有限公司

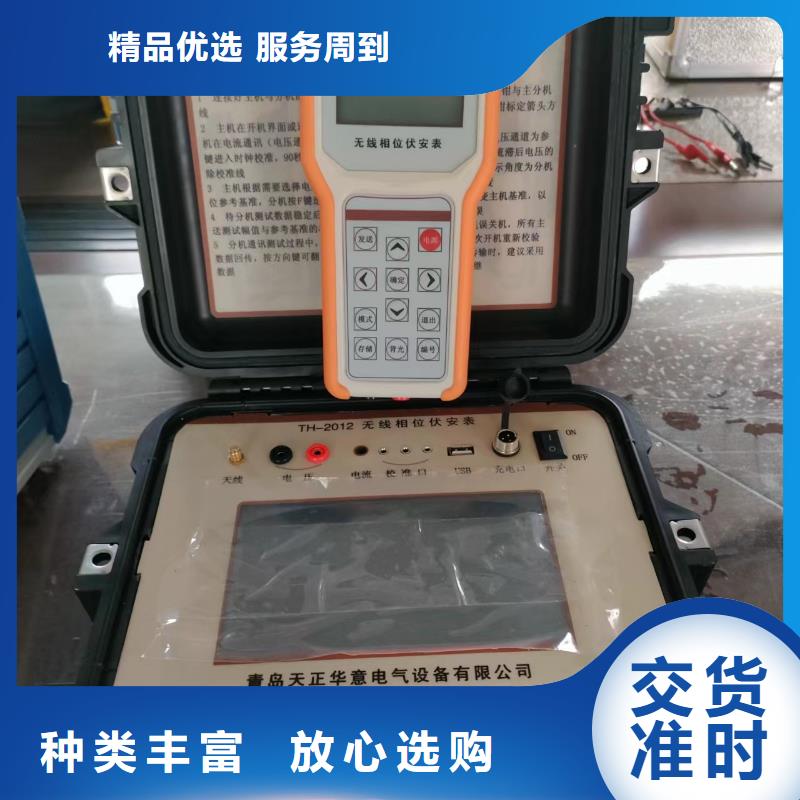

怒江相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。

怒江相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。

怒江相位伏安表不能用于测试高于600V的电压，不能测试超过30A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁场环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-230B三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，

<怒江>天正华意电气设备有限公司 怒江高压定相器

怒江相位伏安表．一般规格功 能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电 源DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约180mA Max显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～12kW无功功率：0.0VAR～12kVAR视在功率：0.0VA～12kVA功率因数：-1～＋1电流矢量和：0mA～60A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA)有功功率：±(1.0％量程)无功功率：±(1.0％量程)视在功率：±(1.0％量程)频 率：±(1.0％量程)功率因数：±0.03相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HD”符号显示数据存储99组充电接口USB充电接口自动关机开机约15分钟后，仪表自动关机，以降低电池消耗背光功能有，背光亮度可调节电压检测当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

<怒江>天正华意电气设备有限公司
怒江高压定相器

怒江相位伏安表按上下箭头键选择数据组并查阅所存数据。进入数据删除界面，按左右箭头选择，按ENTER键确认。选择“是”删除存储的所有数据，选择“否”则退出当前界面。注意：数据删除后将不能恢复，请谨慎操作。．测试注意有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过30A的线路，可能损坏设备。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试U1、U2、U3电压插孔和对应电流钳上I1、I2、I3标记面为同名端。必须严格按照手册说明进行连线，I1、I2、I3不能插反。相位测试时电流按照钳夹上的箭头指示方向输入。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路；也可以连接U2绿、COM黑、I2；或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。

<怒江>天正华意电气设备有限公司
<怒江>天正华意电气设备有限公司 怒江高压定相器

怒江相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<怒江>天正华意电气设备有限公司

怒江相位伏安表在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：八、电池充电充电时务必使用原装5V充电器，不用使用其它高电压充电器，否则会损坏仪表。长期不使用仪表，请一个月对仪表充电一次。1．当仪表电源电压低于3V时，显示“ ”符号，表示电池电量不足，请及时充电池，充电时充电口有指示灯，充满时指示绿灯。九、其他说明及注意事项1．电流钳的专用性每台仪表的三把电流钳专用于本台仪表，不能换到另一台仪表使用，同时三个钳子顺序不能互换，否则误差会加大。电流钳严防摔碰，钳口必须保持清洁，完全闭合测试才可靠。2. 电流钳的保养电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，用软布加润滑剂(如：WD-40润滑剂)轻轻擦拭。测试前也必须清洁好再使用。3．本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以触电。

怒江相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

怒江高压定相器

怒江相位伏安表保持数据的同时，仪表自动编号并存储当前保持的数据，显示“Save:002”等组别号，仪表多能存储500组数据，若存储已满，显示“FULL”符号。3．数据查阅、退出在测试模式下按MEM键进入数据查阅模式，显示“Read”符号，从“Save:001”组数据开始查阅，按 ▲ 键以步进量为1递增查阅，长按 ▲ 键以步进量为10递增查阅，按 ▼ 键以步进量为1递减查阅，长按 ▼ 键以步进量为10递减查阅。按← →键切换查阅电压电流和相位、有功功率、无功功率、视在功率、功率因数、频率、保存的显示界面。按MEM键退出数据查阅模式，返回测试模式。4．数据删除在数据查阅模式或测试模式下长按 HOLD键进入数据删除选项，按 ← 键选择“YES”按 → 键选择“NO”，选择后返回测试模式。5．测试显示模式切换开机后，仪表自动进入电压、电流测试显示模式(图1)；按MODE键切换三线三线模式还是三相四线模式，按 ← 键和 → 键切换进入相位、有功功率、无功功率、视在功率、功率因数、频率、相序、矢量图测试显示模式。其中图（4、5）三路功率、功率因数是U1I1、U2I2、U3I3的对应功率和功率因数。测试有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过20A的线路，可能损坏设备。

怒江高压定相器 <怒江>天正华意电气设备有限公司

怒江相位伏安表预留USB接口，可用仪器来替代优盘等移动存储设备。二、技术指标1、输入特性电压通道数量：3通道电压测量范围：0~450V电压显示分辨率：0.01V电流通道数量：3通道电流测量范围：0~10A电流显示分辨率：0.0001A相位测量范围：－180°～＋180°谐波分析次数：2～21次2、准确度电压：±0.2％电流、功率：±0.5％相角：±1°谐波电压含有率测量误差：≤0.3％谐波电流含有率测量误差：≤0.5％3、工作温度：－15℃~ ＋40℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、体积：250mm×160mm×60mm7、重量：1.8Kg三、结构外观（一）、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正视图仪器正面上方是液晶显示屏，下方是按键区，顶端为接线部分，包括：四个电压输入端子UA、UB、UC、UN；三个电流输入接口（A相电流钳接口Ia、B相电流钳接口Ib、C相电流钳接口Ic）。仪器的外接接口在右侧，（见图二）。在后支架打开时，可露出接口部分，包括以下三部分：?232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。?充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。?USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见右侧图二。图二、仪器右视图仪器的外包装箱外型尺寸，如图三所示：图三、外包装箱（

怒江高压定相器

怒江相位伏安表使用方便便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。3.3 精度高谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。3.4 软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。3.5 通讯接口谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。3.6 测试参数多系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。3.7 大容量存储谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。4．技术指标4.1 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz4.2 输入电压量程：10-450V4.3 输入电流量程：10A，其他量程可以根据用户要求选配4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.4.5 基波电压和电流之间相位差的测量误差：≤0.5°4.6 谐波电压含有率测量误差：≤0.1％4.7 谐波电流含有率测量误差：≤0.2％4.8 三相电压不平衡度误差：≤0.2％4.9 电压偏差误差：≤0.2％4.10 电压变动误差：≤0.2％4.11 功率偏差：≤0.5％4.12 闪变误差：≤0.5％4.13 工作时间：内部电池可以连续工作5小时4.14 外形尺寸（mm）：300×225×135（长×宽×高）4.15 重量：0.5kg5．面板布置说明5.1 电压输入：接电压测试线，具体接线见6.2.1 接线说明；5.2 钳表输入：接10A 钳表，A、B、C 三相一一对应；5.3 电源开关：用于打开或关闭装置电源。5.4 液晶：显示数据及波形。5.5 键盘。

---
